由于室内外的温差大和室内的湿度大而产生的冷凝水（冷凝水）被吸附在钢板的内表面。 尽管有时用量很小，但由于在喷涂过程中钢板表面的微量水会参与PU发泡反应，因此不能忽略。 导致泡沫表面变脆，并且容易形成大面积的剥离，而没有强度的轻微振动。 因此，钢结构彩钢瓦屋面保温施工内表面必须保持干燥。

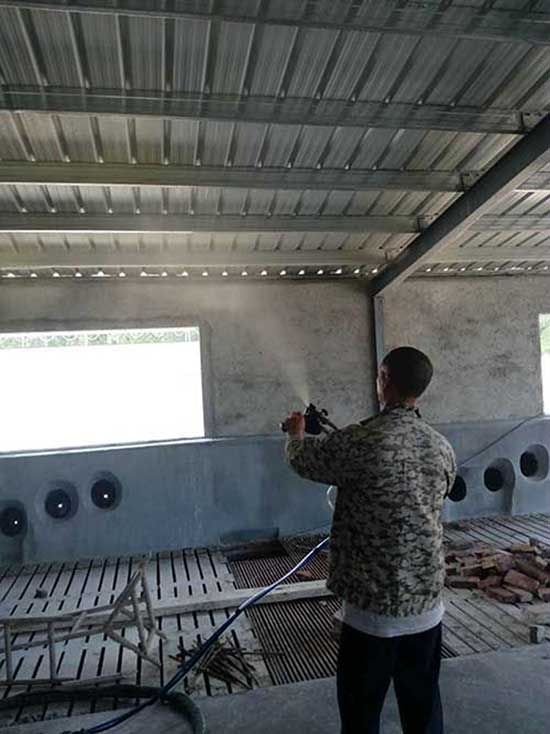

上图：养殖场钢结构彩钢瓦屋面保温案例
济南九旭聚氨酯喷涂机钢结构彩钢瓦屋面保温施工要点
施工前应对彩钢屋顶进行预处理,包括:堵塞缝隙,除尘,除油污,以及用塑编布或塑料膜遮挡易污染处等。
1）预热原料
将具有阻燃性的材料B预热至（20±2）℃，将材料A预热至大约40℃。此时插入提升泵。注意不要将其插入错误。
2）济南九旭聚氨酯喷涂机钢结构彩钢瓦屋面保温施工
泵加热器加热温度为50?60℃（自控温度表）； B泵加热器加热温度为20?25℃（自控温度表）A料管加热电流约为10A（可调）B料管不加热。有条件后启动增压泵，循环10-20min，然后用喷枪喷。
3）预热彩钢屋顶
在设备预热的同时，加热屋顶的加热器也开始预热，可以在温度达到30?40℃时进行喷涂操作（好用手摸一下温度）。由于加热器的有限区域，每次以彩色钢波峰或C形钢条为边界时，都会将加热，喷涂和发泡分为几部分。
4）济南九旭聚氨酯喷涂机喷涂参数
在钢板上喷涂PU泡沫后，呈乳白色1?2s，在3-4点起泡，并在5?6点基本凝固。 30?40mm厚的绝缘层应喷涂两次。后可以部分补充一种喷雾剂。
喷涂后，可以修整。您可以根据需要喷涂防火涂料或彩色乳胶装饰涂料。
济南九旭聚氨酯喷涂机钢结构彩钢瓦屋面保温施工的效果
1)作业结束后的检验情况
无论拱型还是坡型彩钢屋顶PU喷涂发泡形成的保温层表面都基本平整,无开裂、起泡起皮现象,保温层厚度均达到30mm以上,泡沫孔径均匀,密度等物性指标合格。每班可施工300m2以上,与春秋季节发泡相差不大。冬季作业成本仅电费比春秋季增加1元/m2左右。
2)耐候情况
工程验收后立即投入使用,接通暖气后室内温度10~16℃,当时室外低温度-30℃,未发现大面积结露以及泡沫脱落现象。
因为彩钢板厚度.跨度.矢高比、板型等因素不同，若厚度薄跨度大,会使屋顶总体强度减弱，因雪压、风压,上人走动等因素,会产生较大幅度摆动、变形,加上PU低温发泡时泡沫收缩较大且表面发脆、强度不够,易产生大面积脱落一般来说,钢板厚度大跨度小、矢跨比小、板型紧凑,对提高总体强度有利,但会增加建筑成本,故应综合考虑。
